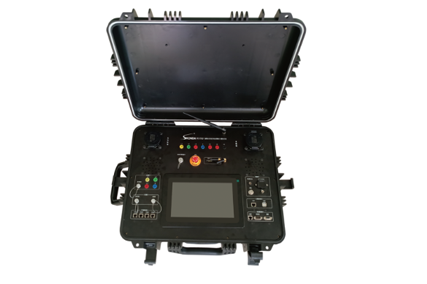

斯康達便攜式交流充電樁測試計量綜合儀PEV7001,具有互操作性測試以及計量檢定功能測試。主要應用于新安裝交流充電樁、維修后交流充電樁、升級改型后交流充電樁的互操作性功能驗證、充電時序工況檢測和計量檢定功能。綜合儀具有精度高、體積小、重量輕，便于攜帶等特點，可滿足實驗室及現場等多種場合計量檢測與性能測試。綜合儀具有計量模塊，滿足《JJG 1148- -2018電動汽車交流充電樁》計量檢定規程，可檢定電壓誤差、電流誤差、功率誤差、工作誤差、示值誤差、付費金額誤差、時鐘示值誤差。內置軟件功能模塊實現《GB/T 34657.1-2017電動汽車傳導充電互操作性測試規范第1部分供電設備》測試項目并帶有2個63A標準充電槍插座,引腳定義滿足GB/T 20234.2- -2015中規定要求。
產品特點：
計量時負載允許連接實車或任何模擬負載
具有檢測環境溫度功能，根據實際工作場景溫度，計算溫度帶來的誤差，判定計量結果
具有GPS對時功能，可對充電機進行北京時間對時誤差測試
具有充電時序測試接口，可接入急停開關動作等樁端信號滿足互操性測試規范
具有16路時序同步量測功能，可滿足互操性測試相關時序測試，如T1, T1’'，T2, T2’，T3, T3’，T3", T2-T2'時間等
內置車輛端R2電阻，R3電阻仿真等效電阻模擬功能，R2電阻調節范圍500 Q~4000 Q，電阻值在線連續可調，調節細度1 Q，R3等效電阻標稱值14000~ 80000，電阻值在線連續可調，調節細度1 Q。各觸點均帶有通斷開關，可實現觸點通斷狀態仿真模擬
具有對交流充電樁電壓、電流、CP信號量測功能
內建標準國標測試項目，組建程序自動測試及報表生成，方便國標項的變更升級
綜合儀具有測試報告生成模板功能，依據客戶的排版格式生成測試報告格式，報告的格式可為TXT、EXECL、XLC,WORD
測試報告支持多種數據導出方式: U盤直接導出、通過電腦上位機通過WIFI連接設備導出、通過4G上傳企業的數據庫平臺
國標測試項，測試功能子模塊化，網絡數據接口,支持跨平臺調用
綜合儀軟件平臺的測試模塊輸入輸出標準數據結構化，解析調用方便
綜合儀具有10寸高清液晶觸摸屏，方便用戶觸摸操作
