DCDC 轉換器輸出的紋波電壓會影響用電設備穩定性與性能，因此對其進行精確測試意義重大。

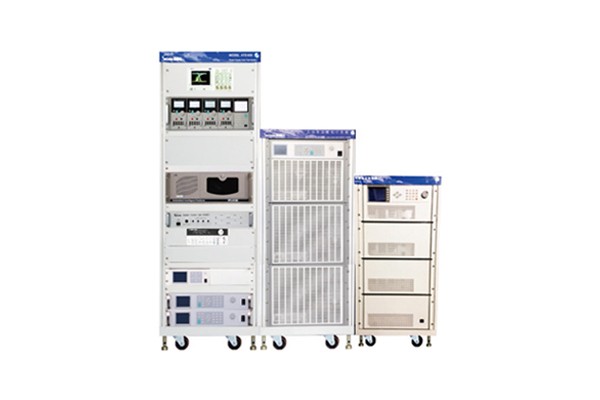

測試目的是準確測量 DCDC 輸出電壓中的紋波成分，評估其是否在允許范圍內。需準備示波器(帶寬足夠，能清晰捕捉紋波信號)、高精度電壓探頭(與示波器匹配，確保測量精度)、被測 DCDC 轉換器、負載(模擬實際工作負載)、直流電源(為 DCDC 供電)。
把 DCDC 與直流電源、負載按正常工作方式連接，確保各連接可靠。將示波器通過高精度電壓探頭連接到 DCDC 輸出端。根據 DCDC 工作頻率及紋波特性，合理設置示波器參數，如采樣率(要高于紋波頻率數倍)、帶寬(一般設置為高于紋波最高頻率)、垂直靈敏度(能清晰顯示紋波電壓幅度)。啟動 DCDC，使其在額定負載下穩定工作。示波器開始采集輸出電壓信號，觀察波形，識別出紋波部分。利用示波器測量功能，讀取紋波電壓峰峰值、有效值等參數。依據相關標準或產品設計要求，判斷測量的紋波電壓是否超標。例如，若標準規定紋波電壓峰峰值不得超過一定毫伏，對比測量值進行判斷。改變負載大小，從空載到滿載逐步變化，重復測量不同負載下紋波電壓，繪制紋波電壓 - 負載曲線。分析曲線，評估 DCDC 在不同負載條件下紋波電壓變化情況，形成完整測試報告，包含測試設備、測試過程、各負載下紋波電壓數據及結論，為 DCDC 性能評估提供依據 。
