OBC（車載充電機）作為新能源汽車的關鍵部件，浪涌電流測試是驗證其在電網電壓突變時可靠性的重要環節，浪涌電流過大會導致熔斷器熔斷、整流橋損壞，甚至引發電網波動。測試需模擬雷擊、電網切換等場景的浪涌沖擊，遵循 IEC 61000-4-5 標準。

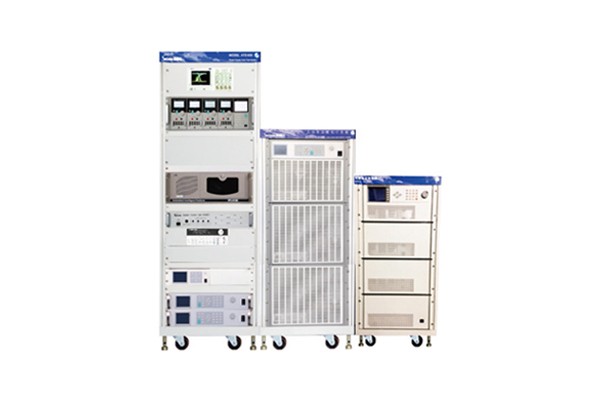

測試分為共模（線對地）和差模（線對線）浪涌，峰值電流通常為 2.5kV（差模）、5kV（共模），波形為 1.2/50μs（電壓波）和 8/20μs（電流波）。測試設備需具備浪涌發生器（上升時間誤差≤10%）、耦合 / 去耦網絡（確保浪涌準確注入 OBC），監測 OBC 在浪涌沖擊后的功能狀態（是否重啟、輸出電壓是否穩定）。
OBC 需通過多級防護設計應對浪涌：前端壓敏電阻（響應時間＜25ns）吸收大部分能量，后端 TVS 管（鉗位電壓精度 ±5%）抑制殘余浪涌，配合保險絲（熔斷電流為額定電流 1.5 倍）實現過流保護。測試時需重復施加 10 次浪涌（正負極性各 5 次），每次間隔 1 分鐘，OBC 需保持正常工作且無元件損壞，部分高端車型要求通過 10kV 共模浪涌測試，以適應惡劣電網環境。
