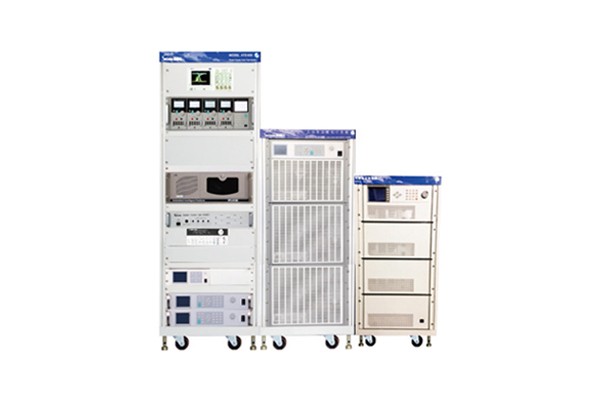

DCDC 轉換器的動態響應測試聚焦于負載突變時的輸出電壓調節能力，是衡量其在汽車電子、工業控制中穩定性的核心指標。測試采用電子負載模擬 0-100% 額定電流的階躍變化(上升時間≤100μs)，通過高速數據采集卡(采樣率 1MS/s)記錄輸出電壓的超調量、恢復時間等參數。對于 12V/100A 的車載 DCDC，當負載從 20% 突增至 80% 時，行業標準要求電壓超調量≤5%(即≤12.6V)，恢復時間(回歸至 12V±2% 范圍)≤200μs。
環路穩定性測試是動態響應的基礎，通過波特圖儀測量控制環路的增益裕度和相位裕度。增益裕度需≥10dB(確保系統不震蕩)，相位裕度≥45°(避免階躍響應過沖)。某電源廠商通過優化 PI 調節器參數，將相位裕度從 35° 提升至 55°，使負載突變時的電壓波動幅度降低 40%。此外，輸入電壓擾動測試模擬車輛蓄電池的電壓波動(9-16V)，要求 DCDC 在輸入電壓變化 ±20% 時，輸出電壓紋波峰峰值≤50mV。
瞬態能量管理測試驗證 DCDC 的抗沖擊能力，通過超級電容儲能模塊模擬 10 倍額定電流的浪涌沖擊(持續 10ms)，測試其續流二極管的反向恢復特性。采用紅外熱像儀監測 MOS 管結溫，要求沖擊過程中溫度不超過 125℃(結溫上限)。對于多相 DCDC，還需測試相位均流特性，當某相負載突變時，相鄰相的電流偏差應≤5%，避免單管過載損壞。某新能源汽車測試數據顯示，優化后的 DCDC 在電機啟動瞬間(負載突變率 50A/ms)，輸出電壓穩定在 13.8V±0.2V，滿足 ECU 的供電需求。
動態響應的長期穩定性測試通過溫度循環(-40℃至 85℃)與負載循環(10%-100%)的復合應力實驗完成，累計 1000 小時測試后，動態響應參數的變化量應≤10%。采用振動測試臺(10-2000Hz，10g 加速度)模擬車輛行駛工況，驗證機械振動對動態響應的影響，要求共振點處的電壓波動不超過靜態值的 15%。測試報告需包含不同溫度點(-40℃、25℃、85℃)的動態響應曲線，以及 FFT 頻譜分析結果，確保諧波分量≤2%(基波幅值)。
