直流充電樁模擬分析儀，模擬直流電動汽車對國標直流充電樁的互操性和協議一致性測試。它模擬充電過程和各種故障的測試儀器。內部集成控制引導線路模塊，直流電壓采樣模塊，直流電流采樣模塊，充電異常模擬模塊，時序量測模塊，通訊控制模塊，觸屏顯示模塊等。
配合系統可滿足新國標《GB/T34657.1-2017 電動汽車傳導充電互操作性測試規范第一部分：供電設備》的互操性測試 以及《GB/T34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試》
多種型號供選擇，可支持不同的產品測試，最大電壓1200V,最大電流1000A

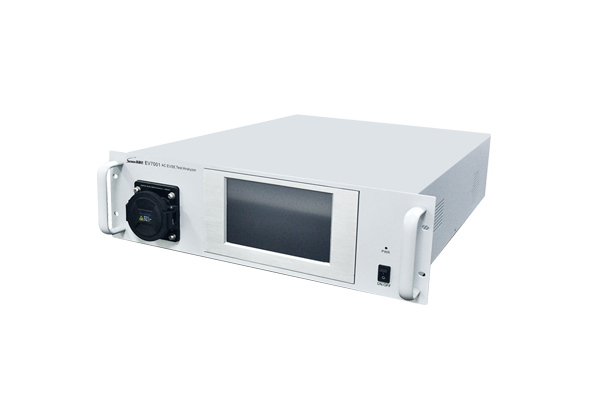

便攜式設計：4U提手設計，方便取放與運輸，適合多種場合測試應用

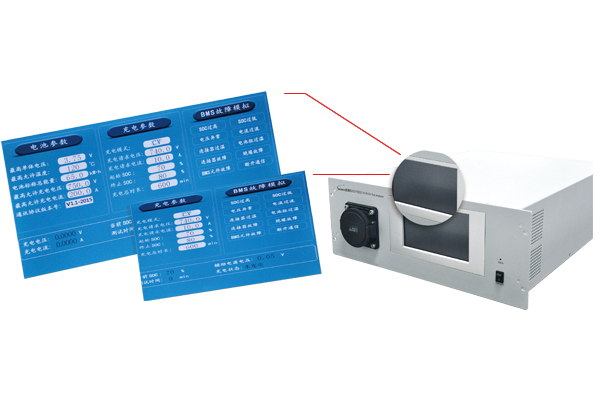

高清觸摸屏設計：實時顯示充電狀態參數，客戶觸控按鍵控制，集監控與控制于一體
新國標標準設計：模擬車輛BMS軟件符合《GB/T34658-2017電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》協議標準?？刂茖?dǎo)引線路符合《GB/T18487.1-2015電動汽車傳導充電系統第1部分：通用要求》中控制導引電路原理規定
標準車輛插座：車輛插座符合《GB/T20234.3-2015電動汽車傳導充電用連接裝置第3部分：直流充電接口》規定
異常故障模擬：可硬件模擬PE斷針，車輛接口斷開，報文模擬連接器過溫、電池組過溫、連接器故障、元件故障等故障測試
BMS 參數模擬：界面直接設置BMS參數，簡單易用
豐富擴展接口：同步信號，PE等信號連接端子，可以外接示波器等檢測設備，監控測試過程中實際充電樁狀態
支持多種通訊接口(選配):支持GPIB、RS232、LAN等通訊接口，可遠程操作控制
外置負載接口：可根據實際測試需要，配合外掛負載測試充電樁帶載特性
本產品可應用于直流充電樁產品的在線調試、生產線檢測、現場驗證等。
