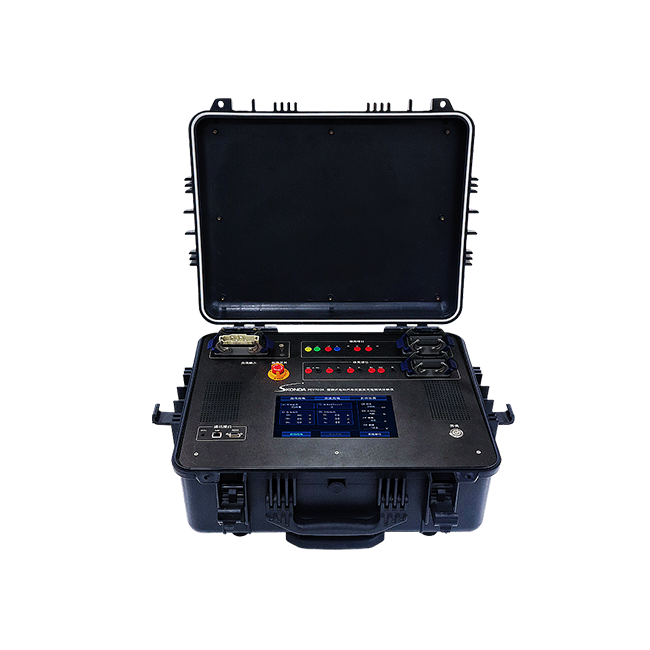

便攜式電動汽車模擬分析儀PEV7034，是專用于電動汽車交直流充電過程檢測和故障檢測的測試儀器，可完成對電動汽車充電過程的互操性測試和協議一致性測試檢驗。它集電動汽車交流充電樁和直流充電樁模擬功能于一體，模擬充電樁與電動汽車交互充電，集成度高。
PEV7034內置控制交直流充電控制導引線路模塊、直流功率模塊、交直流電壓電壓采樣模塊、充電異常模擬模塊、時序量測模塊、通訊控制模塊、觸屏顯示模塊等。
? PEV7034符合以下國家標準:
《GB/T 18487.1-2015 電動汽車傳導充電系統第1部分：通用要求》
《GB/T 20234.2-2015 電動汽車傳導充電用連接裝置第2部分：交流充電接口》
《GB/T 20234.3-2015 電動汽車傳導充電用連接裝置第3部分：直流充電接口》
《GB/T 34657.2-2017 電動汽車傳導充電互操作性測試規范(第2部分：車輛》
《GB/T 27930-2015 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
《GB/T 27930-2023 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》（A類系統）
產品特點
? 便攜性優越：提手箱式輕量化設計，適合各種汽車充電測試場合
? 內置4千瓦功率模塊，無需外接直流電源即可模擬直流充電樁
? 可外接單三相交流電輸入可模擬交流充電樁，內置信號發生器，CP頻率、占空比可調
? 支持交流充電故障模擬：S3斷開，CC短路，CP中斷，CC邊界電阻等
? 支持直流充電異常故障模擬：PE針斷針、絕緣異常、通信中斷等
? 支持交直流電動汽車傳到充電互操作性測試，內建標準測試?yán)?，支持生成測試報告
? 支持電動汽車EVCC通訊協議一致性測試，內建標準測試?yán)?，支持生成測試報告
? 內置絕緣檢測模塊，可滿足對電動汽車的絕緣測試需求
? 導引電路的檢測點全部外接至面板，便于使用其它設備監測充電參數
? 可導出BMS通信報文為EXCEL格式文檔，并帶有報文解析
? 支持多種通訊接口（選配）：支持RS232，LAN等通訊接口，可遠程操作控制
? 具有10寸高清液晶觸摸屏，充電參數直觀，操作流暢
產品應用
? 本產品可應用于電動汽車交直流充電產品的研發測試、在線調試、生產線檢測、現場檢測等。

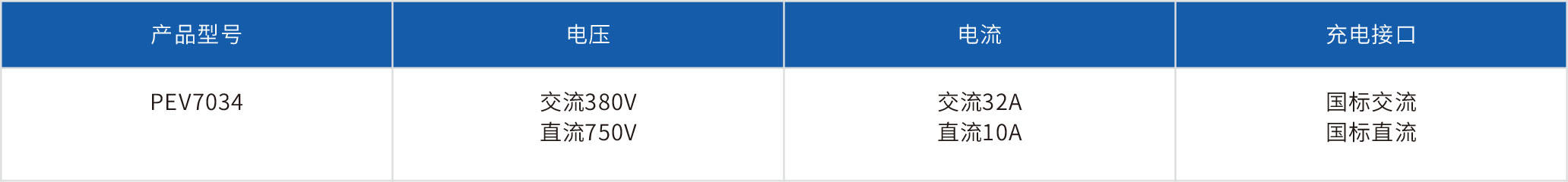

選購信息

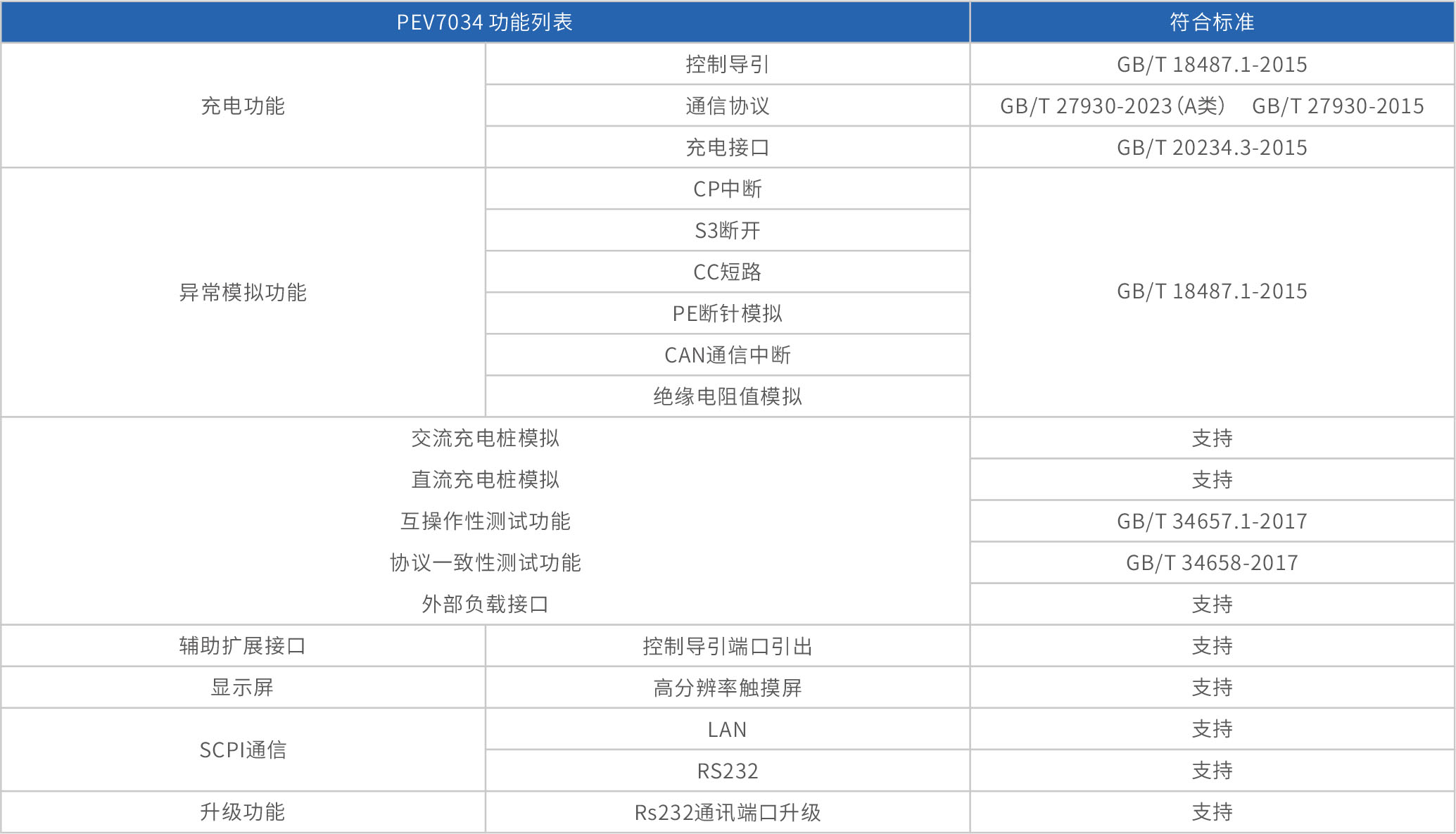

主要功能

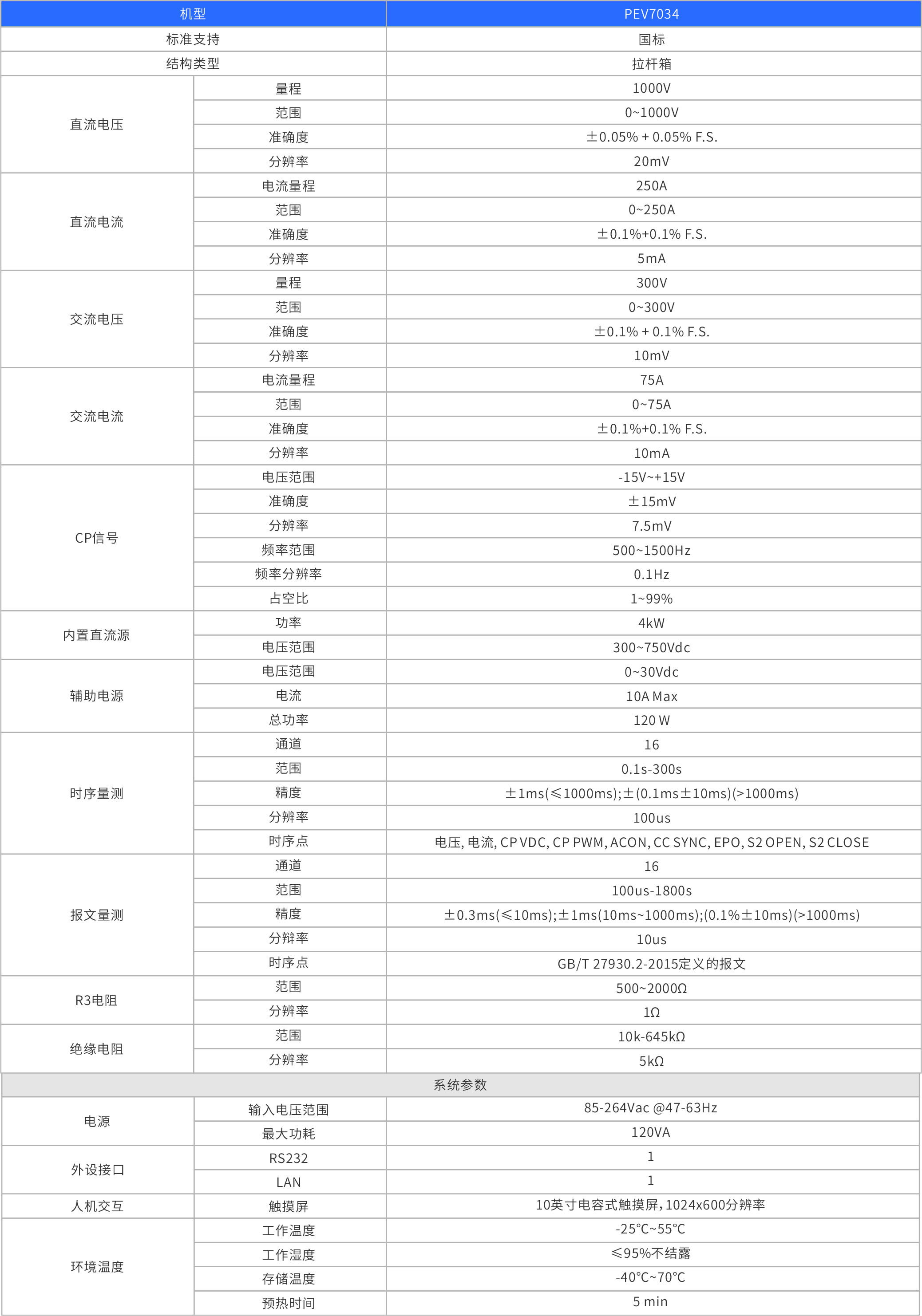

技術參數

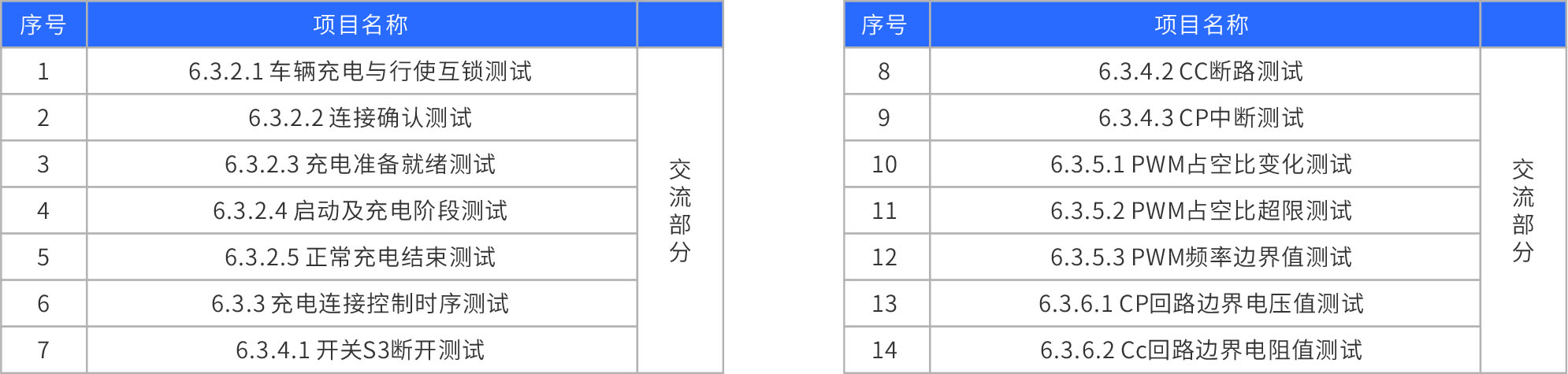

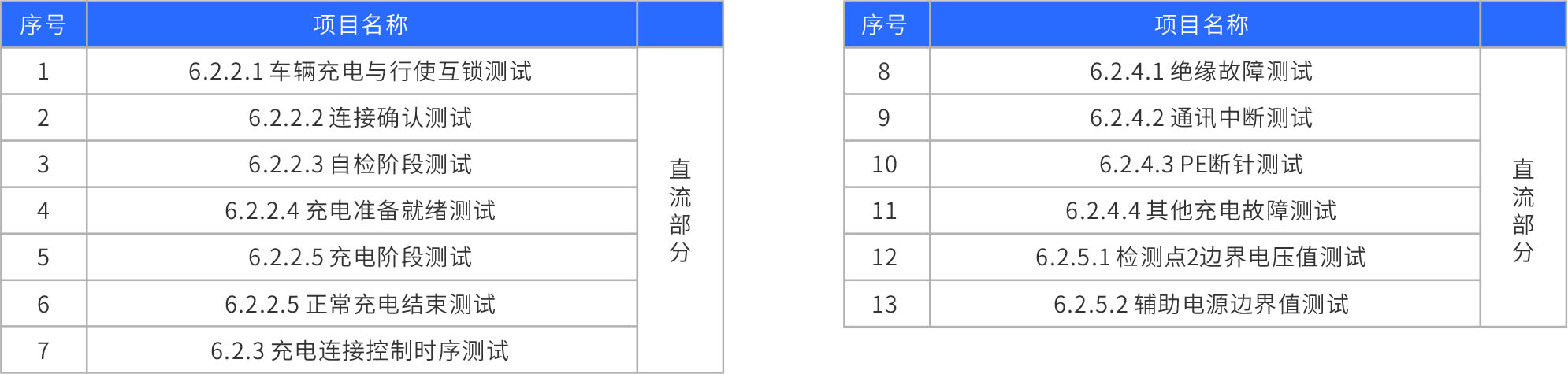

互操作性測試
? 滿足《GB/T 34657.2-2017 電動汽車傳導互操作性測試規范 第2部分：車輛》全部測試項目
? 滿足《GB/T 34657.2-2017 電動汽車傳導互操作性測試規范 第2部分：車輛》全部測試項目

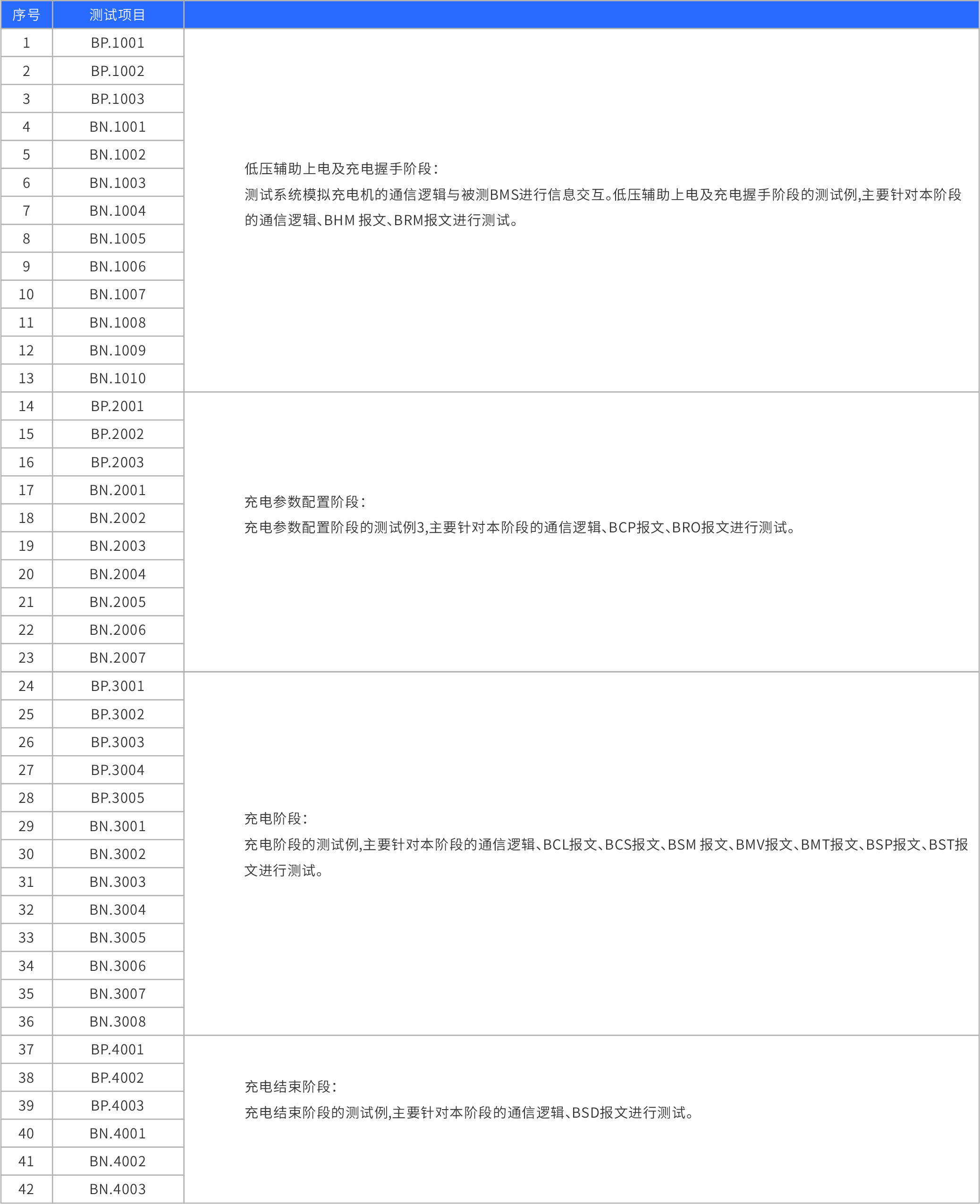

協議?致性測試
? 滿足《GB/T 34658-2017電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試》中關于車輛(EVCC)的所有測試項目
| 產品名稱 | 分類 | 類型 | 大小 | 更新時間 | 下載 |
| 便攜式電動汽車模擬分析儀-PEV7034 | 產品型錄 | 1.27 MB | 2025.10.27 |  |
|
| 便攜式電動汽車模擬分析儀-PEV7034 | 用戶手冊 | 802.65 KB | 2025.09.25 | |
